Ультразвуковые толщиномеры для контроля коррозии и эрозии
Назначение: поиск коррозионных повреждений, измерение остаточной толщины стенок труб, резервуаров и бойлерных котлов, сосудов, работающих под давлением, резервуаров для хранения нефтепродуктов, корпусов судов, контейнеров, паропроводов, компрессоров, валов, мостовых металлоконструкций.
ТОЛЩИНОМЕРЫ В ПЛАСТМАССОВОМ КОРПУСЕ
- Ультразвуковой толщиномер Sonagage IV
- Ультразвуковой толщиномер T-Gage V
- Ультразвуковой толщиномер AlphaGage+
ТОЛЩИНОМЕРЫ В МЕТАЛЛИЧЕСКОМ КОРПУСЕ
- Ультразвуковой толщиномер Steelgage II
- Ультразвуковой толщиномер Sonagage III
- Ультразвуковой толщиномер T-Gage IV
- Ультразвуковой толщиномер CT-Gage
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР SONAGAGE IV
Назначение: поиск коррозийных и эрозийных повреждений, измерение толщины стенок труб, резервуаров и бойлерных котлов, сосудов работающих под давлением, резервуаров для хранения нефтепродуктов, корпусов судов, изделий из стекла и пластмасс.
Ультразвуковой толщиномер Sonagage IV предназначен для контроля толщины различных материалов и запрограммирован на 8 фиксированных значений скорости распространения ультразвука. Предусмотрено задание оператором двух собственных значений скорости ультразвука при помощи простого программного обеспечения входящего в стандартный комплект поставки ультразвукового толщиномера Sonagage IV.

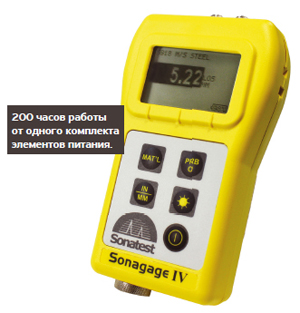

![Ультразвуковой толщиномер Sonagage IV](img/new_eq/thumbs/pic1.jpg)
Материал | Скорость УЗ (м/с) |
Алюминий | 6 350 |
Сталь | 5 918 |
Нержавеющая сталь | 5 664 |
Литейный чугун | 4 572 |
Плексиглас | 2 692 |
Поливинилхлорид | 2 388 |
Полистирол | 2 337 |
Полиуретан | 1 778 |
Пользователь 1 | — |
Пользователь 2 | — |
Технические характеристики ультразвукового толщиномера Sonagage IV
Физические характеристики:
Масса: 230 г
Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм
Диапазон рабочих температур: от -20° до 50°C
Температура контролируемой поверхности: от -20° до 537°C (зависит от преобразователя).
Диапазон контролируемых толщин (по стали): 0,2-508 мм зависит от материала, температуры и типа применяемого преобразователя.
Автоматический индикатор износа ПЭП: («хранитель ПЭП»)
Автоматически информирует оператора о необходимости замены преобразователя.
Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
Выключение питания: автоматическое по времени (через задаваемый оператором интервал, при отсутствии измерений или нажатия кнопок).
Питание: щелочные элементы питания 1,5 В типа «AA» 2 шт.
Время непрерывной работы: в течение 200 ч (40 ч с постоянно включенной подсветкой).
Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя
Индикация: акустический контакт ПЭП, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуль ПЭП, калибровка, единицы измерения, процентная величина уровня разряда батареи.
Разрешение: 0,01 мм
Ширина полосы частот: 0,5-20 МГц (-3 дБ)
Скорость измерений: 4 изм./с
Единицы измерения: миллиметры/дюймы
Гарантийный срок эксплуатации: двухлетняя гарантия.
Корпус электронного блока: ударопрочный пластик, пыле-влагозащищенный.
Стандартный комплект поставки толщиномера Sonagage IV: электронный блок толщиномер, раздельно-совмещённый преобразователь 5 МГц диаметром 9,5 мм со встроенным кабелем, руководство по эксплуатации на русском языке, контактная жидкость (125 мл.), программное обеспечение, кабель для подключения к ПК, кейс для транспортировки толщиномера и комплектующих.
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР T-GAGE V
Назначение: поиск коррозийных повреждений, измерение стенок труб, резервуаров и бойлерных котлов, сосудов работающих под давлением, резервуаров для хранения нефтепродуктов, корпусов судов, контейнеров, пародистиллятных трубопроводов, компрессоров, валов, мостовых металлоконструкций, контроль соединений деталей.
![Ультразвуковой толщиномер T-Gage V](img/new_eq/thumbs/pic2.jpg)
Компания Sonatest Ltd. (Великобритания) представляет новую серию портативных ультразвуковых толщиномеров – T-Gage V специально разработанных для измерения толщины изделий из металлов и полимерных материалов. Ультразвуковые толщиномеры серии T-Gage V дают в ваше распоряжение новейшие технологии, упрощающие решение производственных задач и рассчитаны на работу в тяжёлых промышленных условиях. Ультразвуковые толщиномеры этой серии стандартно выпускаются с монохромным дисплеем. Для удобства работы имеется возможность заказа прибора с цветным дисплеем (ультразвуковой толщиномер T-Gage V C), а также с дополнительной функцией индикации A-сканов (ультразвуковой толщиномер T-Gage V W) и B-сканов (ультразвуковой толщиномер T-Gage V DL), функцией сохранения настроек и значений измерений (ультразвуковой толщиномер T-Gage V DL). В приборе предусмотрена возможность активации опций A-скана, B-скана и памяти данных.
Ультразвуковой толщиномер T-Gage V B
Модификация ультразвукового толщиномера T-Gage V B представляет собой базовую модель с возможностью настройки по одной/двум точкам или по скорости ультразвука. Данный вариант является бюджетной моделью ультразвукового толщиномера, рассчитанного на выполнение стабильных, точных измерений толщины изделий при одностороннем доступе. Выпускаемый в корпусе из ударопрочного пластика и оснащённый резиновой кнопочной панелью данный ультразвуковой толщиномер имеет простой рабочий интерфейс. Имеется возможность расширения функциональности данной модификации ультразвукового толщиномера с включением функции памяти измерений и настроек.
Ультразвуковой толщиномер T-Gage V
Промежуточный вариант - ультразвуковой толщиномер T-Gage V оснащён функциями, наиболее широко используемыми в толщинометрии, включая измерение в режиме «эхо-эхо» (E-E). В число указанных функций ультразвукового толщиномера входят увеличение/уменьшение усиления сигналов, вибрационная и световая сигнализация, а благодаря функции «хранитель ПЭП» оператор толщиномера получает уведомление о необходимости замены изношенного преобразователя. Доступен также простой способ расширения функциональности прибора с помощью кодов активации, позволяющих включить опцию A/B-скана и память данных.
Ультразвуковой толщиномер T-Gage V DL
Модификация ультразвукового толщиномера T-Gage V DL включает все функции описанных выше модификаций ультразвуковых толщиномеров и имеет память настроек и измерений объёмом до 50 000 значений, функцию построения B-скана по времени или с помощью кодировщика положения. В комплект поставки ультразвукового толщиномера входит программа обработки данных XL Data.
EZ scan 4 – миниатюрный однокоординатный сканер с датчиком пути для получения В-скана. Используется с версией ультразвукового толщиномера T-Gage V DLC с магнитными колесами и системой подачи контактной среды в место контроля. Применяется для контроля обечайки и днища сосудов, резервуаров, плоских поверхностей и труб диаметром более 10 см. Сканер поставляется с 5 МГц подпружи-ненным преобразователем, имеющим две степени свободы.
Другие модификации ультразвукового толщиномера T-Gage V:*
Ультразвуковой толщиномер T-Gage V C: E-E, цветной дисплей
Ультразвуковой толщиномер T-Gage V W: E-E, A-скан
Ультразвуковой толщиномер T-Gage V CW: E-E, цветной дисплей и A-скан
Ультразвуковой толщиномер T-Gage V DLC: E-E, память данных, цветной дисплей
Ультразвуковой толщиномер T-Gage V DLW: E-E, память данных, A/B-скан
Ультразвуковой толщиномер T-Gage V DLCW: E-E, цветной дисплей, память данных, A/B-скан
*C=цветной дисплей; DL=память данных/B-скан; W=A-скан
Технические характеристики ультразвукового толщиномера T-Gage V
Физические характеристики
Масса: 230 г
Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм
Диапазон рабочих температур: от -20° до +50°C
Температура поверхности: от -20° до +537°C (зависит от преобразователя)
Батарея: щелочные элементы питания 1,5 В типа «AA» 2 шт.
Время непрерывной работы: с монохромным дисплеем в течение 200 ч (40 ч с постоянной подсветкой), с цветным дисплеем в течение 40 ч (15 ч с постоянной подсветкой).
Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя, графический цветной на тонкоплёночных транзисторах 220 × 170 пикселей
Индикация: акустический контакт ПЭП, минимальная, максимальная величина, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуль ПЭП, калибровка, единицы измерения, «заморозка» и «разморозка» экрана, процентная величина уровня разряда батареи, регулировка усиления, режим «эхо-эхо», символьная индикация.
Разрешение: 0,01 мм
Распознавание преобразователя: выбор из списка в меню
Установка нуля преобразователя: автоматическая
Ширина полосы частот: 0,5-20 МГц (-3 дБ)
Скорость измерений: 4 изм/с и 20 изм/с в ускоренном режиме
Регулировка усиления: Автоматическая регулировка усиления, ручная трехступенчатая регулировка (низкий, стандартный и высокий уровень) или плавная с шагом 1 дБ.
Единицы измерения: миллиметры/дюймы/микросекунды.
Сигнализация: пороговая (минимальная/максимальная толщина), вибросигнализация, звуковая сигнализация, а также включением подсветки кнопочной панели и динамическим изменением цвета формы сигнала.
Кнопочная панель с подсветкой: трехуровневая световая сигнализация для удобства при разбраковке изделий: кнопка F1 = Красный, кнопка F2 = Жёлтый и кнопка F3 = Зелёный.
Эргономика: переключение с кнопочной панели индикации на дисплее для левшей и правшей.
Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
Режимы работы
Дифференциальный режим: индикация разницы между действительной и номинальной толщиной заданной оператором.
Режим сканирования: индикация минимальных или максимальных значений толщины на скорости 20 измерений/с
Режим «заморозки»: фиксация индикации на экране.
Режим фиксации: фиксация индикации на экране последнего показания толщины.
Выключение питания: автоматическое по времени (через задаваемый оператором интервал, при отсутствии измерений или нажатия кнопок).
Корпус электронного блока: ударопрочный пластик, пыле-влаго защищенный.
Гарантийный срок эксплуатации: двухлетняя гарантия.
Стандартный комплект поставки ультразвукового толщиномера T-Gage V B и толщиномера T-Gage V: толщиномер, раздельно-совмещённый преобразователь 5 МГц диаметром 9,5 мм со встроенным кабелем, руководство по эксплуатации на русском языке, контактная жидкость (125 мл.), кейс для транспортировки толщиномера и комплектующих.
Стандартный комплект поставки ультразвукового толщиномера T-Gage V DL: аналогично комплектации представленной выше. В комплект добавлено программное обеспечение обработки данных XL Data и кабель USB для подключения к ПК.
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР ALPHAGAGE+
Sonatest AlphaGage+ является отличным выбором для специалистов при ручном контроле толщины. Толщиномер имеет прочный и эргономичный корпус.
![Ультразвуковой толщиномер Sonatest AlphaGage+](img/new_eq2/pic_4.jpg)
AlphaGage+ представляет собой универсальный прибор, предназначенный как для измерения толщины металлических изделий, подверженных процессам коррозии и эрозии, так и для прецизионных измерений толщины ответственных изделий.
- Простой пользовательский интерфейс
- Эргономичные корпус и принадлежности
- Частота измерения: 4 Гц или 25Гц
- Большой дисплей с высоким разрешением
- Цветной экран
- Вибросигнализация
- Пыле-влагозащищенность IP67
- Время непрерывной работы до 27 ч
- Зарядка через USB порт
Прецизионные измерения
При прецизионных измерениях толщины используется совмещенный преобразователь с линией задержки в эхо-импульсном режиме для получения точных и достоверных результатов.
Стандартный функционал прибора: широкий диапазон измеряемых толщин (до 508 мм в стали), разрешение 1 микрон, память данных на 2700 настроек, полоса пропускания с частотой до 30 МГц.
Области применения
- Отливки и лопасти турбин
- Изделия из пластика
- Рулонная сталь и панели автомобилей
- Стекловолокно и гелевые покрытия
- Измерение скорости
- Алюминий, стекло, керамика и цинк
Удаленное подключение опций. AlphaGage+ предусматривает возможность подключения дополнительных опций в любое время без отправки прибора на завод-изготовитель.
Измерение через покрытие. Все модели AlphaGage+ позволяют измерять толщину основного металла через антикорозионный слой краски и покрытие.
Контроль оксидной пленки. Одновременное отображение остаточной толщины стенки котла и внутреннего оксидного слоя. Повышается эффективность работы и увеличивается срок службы объекта контроля.
Память данных (B-Scan). C внутренней картой памяти (до 32Гб) имеется возможность неограниченной записи показаний толщины, возможно построение карты коррозии, карты профиля дна и экспорт измереных данных в Microsoft ExcelTM с помощью ПО DataXLS.
А-скан. Отображение А-скана и изменение параметров без остановки контроля: диапазон, тип развертки, усиление и затенение. Также возможно одновременное отображение А-скана и B-скана.
Измерение коррозии
В режиме для измерения коррозионных повреждений металлических объектов AlphaGage+ используется с раздельно-совмещенным преобразователем.
Стандартные функции толщиномера: широкий диапазон измерения толщины(до 584 мм по стали), измерение толщины покрытия, сравнение полученного А-скана с эталонным из памяти прибора, температурная компенсация и памть данных.
Сферы применения
- Котельные трубы
- Сосуды под давлением
- Высокотемпературные объекты
- Резервуары
- Корпуса судов
- Стальные изделия
- Трубопроводы
Технические характеристики ультразвукового толщиномера AlphaGage+
Характеристики ультразвукового канала
Тип преобразователей: Совмещенные или раздельно-совмещенные (в зависимости от типа прибора)
Диапазон измеряемых толщин(Зависит от материала и исползуемого ПЭП): Диапазон измерений по стали (прибор для измерения коррозии) 0.508 до 584 мм. Диапазон измерений по стали (прибор для прецизионных измерений) 0.152 до 584 мм в пластике от 0.076 мм.
Диапазон скоростей: от 0.508 до 18.699 мм/с
Разрешение: Прибор для измерения коррозии: от 0.01 мм до 0.1 мм. Прибор для прецизионных измерений: от 0.001 мм до 0.01 мм.
Частота измерений: 4 Гц или 25 Гц
Полоса пропускания: от 0.5 МГц до 30 МГц (-3дБ)
Дифференциальный режим: Отображение разницы между измеренным и заданным значением толщины в процентном и абсолютном значении
Быстрое измерение (мин/макс): Отображение максимальной и инимальной толщины при частоте измерений 25 Гц
Регулировка усиления: Ручная регулировка (Низкое, Стандартное, Высокое) и Автоматическая регулировка усиления (АРУ)
Сигнализация: В зависимости от необходимости можно выбрать вибросигнализацию (идеально для шумных помещений), звуковую или изменение цвета дисплея.
Исполнение
Тип разъема: Lemo 00
Габариты: Длина 184 мм x Ширина 102 мм x Высота 51 мм
Вес: 520 г с встроенными Li-ion батареями450 г c 3-мя щелочными батареями
Дисплей: Цветной экран с высоким разрешением 3,5 дюйма, 320 x 240 пикселей, светоотражающий дисплей, широкая цветовая палитра
Управление подсветкой: LED - светодиод, настройка интенсивности
Основыне характеристики
Рабочая температура: от -20 до +50°С
Время работы: 27 ч при 4Гц и 11ч при 25Гц непрерывной работы со стандартными 3.7 Li-ion батареями (опционально возможно использованин щелочных батарей для увеличения времени работы)
Сохранение настроек: Внутренняя память данных до 2700 настроек
Память данных: С опцией Память данных (DL), включена SD карта на 2Гб (возможно использование карт до 32Гб)
Язык: Английский, русский и другие языки (по заказу)
Сертификация: CE, RHOS
Версии ультразвукового толщиномера AlphaGage+
![Ультразвуковой толщиномер Sonatest AlphaGage+](img/new_eq2/pic_5.jpg)
AlphaGage+ C: Ручной толщиномер для измерения коррозии.
AlphaGage+ P: Ручной толщиномер для прецизионных измерений.
AlphaGage+ CP: Ручной толщиномер, позволяющий производить как прецизионные измерения, так и измерений коррозии.
Доп. опции: Внутренняя память данных, А-скан, контроль оксидной пленки доступны для всех моделей.
Аксессуары ультразвукового толщиномера AlphaGage+
- Пластиковый защитный кейс
- Комплект Li-Ion аккумуляторов
- Резиновый чехол и ремень для подвеса на шею
- Комплект щелочных батарей
- Зарядка USB
- Магнитное крепление
- Шейный ремень
- Кабель мини-USB
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР STEELGAGE II
![Ультразвуковой толщиномер STEELGAGE II](img/new_eq/pic28.jpg)
Ультразвукововой толщиномер Steelgage II – это идеальный прибор для измерения толщины стальных изделий. Простой и удобный дисплей для отображения измеренного значения с индикацией устойчивости контакта.
Применение
- Контроль коррозии
- Измерение толщины труб
- Контроль толщины бойлеров
- Контроль толщины резервуаров
- И множество других применений
Стандартный комплект поставки:
- Ультразвуковой толщиномер Steelgage III
- Преобразователь со встренным кабелем
- Руководство пользователя
- 2 аккумуляторных батареи
- Кейс для переноски
Технические характеристики ультразвукового толщиномера Steelgage II
Физические характеристики
Вес: 283 грамма с батареями
Габариты: 63,5 Ш х 114,3 В х 31,5 Г мм
Рабочая температура: от -30° до +50°С
Корпус: Прочный алюминиевый корпус с крышкой из никелированного алюминия.
Клавиатура: Приборы оснащены водо- и масло- непроницаемой пленочной клавиатурой; Четыре или пять клавиш;
Преобразователь: Раздельно-совмещенный; Частотный диапазон от 1 до 10 МГц; Разъем Lemo с блокировкой случайного отключения; Кабель длиной 1,2 м.; Специальные преобразователи для различных применений.
Питание: Два элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы. Срок автономной работы 80 часов для щелочных батарей и 20 часов для Ni-Cad. При низком уровне заряда батареи, недостаточном для надежной работы, прибор автоматически выключается.
Дисплей: Многофункциональный 4,5-дюйма жидкокристаллический дисплей с числовыми значениями высотой 0,500 дюйма с подсветкой для использования в условиях плохой освещенности. Подсветка может быть в состоянии вкл/выкл/авто (включена только в момент измерений). Индикация устойчивого контакта.
Сертификация: Заводская калибровка согласно международным стандартам.
Измерения
Диапазон: Измерения от 0,63 до 500 мм. Диапазон измерений зависит от материала и типа преобразователя.
Система измерений: Английская и метрическая
Разрешение: 0,01 мм
Скорость: Steelgage II предназначен для контроля толщины изделий из углеродистой стали (5930 м/с)
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР SONAGAGE III
![Ультразвуковой толщиномер STEELGAGE III](img/new_eq/pic24.jpg)
Ультразвукововой толщиномер Sonagage III предназначен для измерения толщины различных материалов. В толщиномере предустановлено 8 заводских настроек скорости распространения ультразвука, а также 2 пользовательские настройки. Ультразвукововой толщиномер Sonagage III выпускается в алюминиевом корпусе с крышкой из никелированного алюминия, что позволяет работать в тяжелых условиях.
Применение:
- Поиск коррозионных повреждений
- Контроль толщины труб
- Контроль резервуаров
- Контроль паровых котлов
- и другие сферы применения
Стандартный комплект поставки:
- Раздельно-совмещенный преобразователь со встроенным кабелем
- Руководство по эксплуатации
- Контактная жидкость
- Комплект аккумуляторных батарей
- Транспортировочный кейс
Технические характеристики ультразвукового толщиномера Sonagage III
Физические характеристики
Вес: 283 грамма (с аккумуляторами)
Габариты: 63,5 Ш х 114,3 В х 31,8 Г мм
Рабочая температура: от -30 до +50°С
Корпус: Алюминиевый с крышками из никелированного алюминия
Клавиатура: Пять клавиш, защищенные герметичной мебраной, водо-маслозащищенные.
Преобразователь: Раздельно-совмещенный преобразователь; Диапазон частот от 1 до 10 МГц; Разъемы Lemo с блокировкой случайного отключения; Кабель длиной 1,2 метра; Стандартные преобразователи для множества применений.
Питание: Два элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы. Время работы: до 80 часов на щелочных и 20 часов на NiCad. При низком уровне заряда батареи, недостаточном для надежной работы, прибор автоматически выключается.
Дисплей: Жидкокристаллический дисплей на 4,5 символа высотой 12 мм, удобен для использования при слабом освещении. Подсветка может быть в состоянии вкл/выкл/авто (включена только в момент измерений). Индикация устойчивого контакта.
Передача данных: Разъем RS232 для соединения с ПК. Кабель USB - RS232 включен в комплект поставки.
Сертификация: Заводская калибровка, соответствующая национальным стандартам.
Диапазон измерений
Диапазон: Диапазон измерений от 0,63 до 500 мм. Диапазон измерений зависит от материала и типа датчика.
Система измерений: Английская и метрическая
Разрешение: 0,01 миллиметр
Диапазон скоростей: от 1250 до 14000 м/сек. Четыре измерения в секунду для каждой точки.
Настройки скорости: Sonagage III имеет 8 заводских настроек и 2 пользовательских настройки скорости:
Предустановленные настройки:
1. Сталь 4340; (.233)
2. Нержавеющая сталь 303; (.233)
3. Алюминий 2024; (.251)
4. Чугун 5893; (.179)
5. Оргстекло 2692; (.106)
6. ПВХ 2395; (.094)
7. Полистирол 2337; (.092)
8. Полиуретан 1750; (.070)
9. Пользовательская
10. Пользовательская
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР T-GAGE IV
![Ультразвуковой толщиномер T-GAGE IV](img/new_eq/pic26.jpg)
Ультразвуковой толщиномер T-Gage IV изготовлен в металлическом корпусе, уплотненном прокладками, что делает этот прибор идеальным выбором для использования в самых суровых условиях.
Ультразвуковой толщиномер T-Gage IV
Базовая модель ультразвукового толщиномера с возможностью калибровки прибора по одной или двум точкам, или по скорости ультразвука. Имеет функцию быстрого сканирования.
Ультразвуковой толщиномер T-Gage IV+/DL
В модели ультразвукового толщиномера T-Gage IV+ включены такие функции, как сигнализация, дифференциальный режим измерений, режим быстрого измерения и порт RS232 для соединения с ПК. Модель ультразвукового толщиномера T-Gage IV+/ DL, помимо вышеперечисленных возможностей, имеет внутреннюю память данных. Калибровка толщиномеров проводится по одной или двум точкам.
Ультразвуковой толщиномер T-Gage IV MM/DL
Прочный эргономичный ультразвуковой толщиномер T-Gage IV MM объединяет в себе функции быстрого сканирования, светодиодную и звуковую сигнализации, режим измерения толщины основного металла через покрытие. В ультразвуковом толщиномере T-Gage IV MM/DL добавлена внутренняя память данных. Удобное переключение между эхо-импульсным режимом для поиска дефектов и режимом эхо-эхо для измерения толщины через покрытие, без его устранения. Совместно с ультразвуковым толщиномером T-Gage IV используются высокодемпфированные совмещенные преобразователи.
Применение ультразвукового толщиномера T-Gage IV
- Поиск коррозионных повреждений
- Контроль толщины труб
- Контроль резервуаров
- Контроль пластика и полимеров (Только T-Gage IV+/DL)
- И множество других применений
Технические характеристики ультразвукового толщиномера T-Gage IV
Физические параметры
Вес: 283 грамма
Габариты: 63,5 Ш х 114,3 В х 31,5 Г мм.
Рабочая температура: от -30° до +50°С.
Корпус: Прочный алюминиевый корпус с крышками из никелированного алюминия.
Клавиатура: Приборы оснащены водо- и масло- непроницаемой пленочной клавиатурой, 6 или 9 кнопок на клавиатуре (Только T-Gage IV и T-Gage IV+/DL). 9 кнопок на клавиатуре (Только T-Gage IV MM).
Преобразователь: Раздельно-совмещенный с частотным диапазоном от 1 до 10 МГц. Специальные высокодемпфированные преобразователи используются для измерений через покрытие или измерений толщины покрытия (Только T-Gage IV MM). Разъем Lemo с блокировкой случайного отключения. Кабель длиной 1,2 м.
Питание: Два элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы. Срок автономной работы 60 часов для щелочных батарей и 15 часов для Ni-Cad ( Только T-Gage IV MM). Для T-Gage IV, IV+ и DL срок автономной работы 80 часов для щелочных батарей и 20 часов для Ni-Cad При низком уровне заряда батареи, недостаточном для надежной работы, прибор автоматически выключается.
Дисплей: Многофункциональный 4,5-дюйма жидкокристаллический дисплей с числовыми значениями высотой 0,500 дюйма с подсветкой для использования в условиях плохой освещенности. Подсветка может быть в состоянии вкл/выкл/авто (включена только в момент измерений). Индикация устойчивого контакта.
Стандартный комплект поставки T-Gage IV: Раздельно-совмещенный преобразователь, руководство пользователя, контактная жидкость, 2 аккумуляторных батареи, кейс для транспортировки.
Функции: |
Описание: |
T-Gage |
T-Gage |
T-Gage IV MM/DL |
Сигнализация: |
Вводится допустимый диапазон измеряемой толщины. При превышении максимального/минимального значения загорается красный сигнал. При значении, находящемся внутри диапазона, горит зеленый. |
|
• |
• |
Дифференциальный режим: |
Измерение разницы между введенным вручную и измеренным значением толщины. |
|
• |
|
Мультисканирование: |
Переключение между поиском коррозионных повреждений (эхо-импульсный режим) и измерением через покрытие (режим Эхо-Эхо) по нажатию одной кнопки. |
|
|
• |
Передача данных: |
Разъем RS232 для подключения толщиномера к ПК. |
|
• |
• |
Измерения: |
||||
Диапазон: |
Диапазон измерений от 0,63 мм до 500 мм. Диапазон измерения зависит от материала и типа преобразователя. |
|
• |
• |
Система измерений: |
Английская и метрическая |
• |
• |
• |
Разрешение: |
0,01 мм |
• |
• |
• |
Диапазон скоростей: |
От 1 250 до 14 000 м/сек. 4 измерения в секунду в режиме сканирования - отображения минимальной измеренной толщины. |
• |
• |
|
От 1 250 до 10 000 м/сек |
• |
|
• |
|
Эхо-импульсный режим (Поиск коррозионных повреждений) |
Измерения от 0,63 до 500 мм |
• |
• |
• |
Режим Эхо-Эхо (измерение через лакокрасочные покрытия) |
Измерения от 2,54 до 25,4 мм |
• |
• |
• |
Расширенный диапазон измерений (увеличивает диапазон Эхо-Эхо) |
Измерения от 3 до 100 мм |
|
|
• |
Дополнительно: |
На корпусе имеется встроенный блок из нержавеющей стали для обнуления преобразователя |
• |
• |
• |
Скорость измерений: |
В стандартном режиме - 4 измерения в секунду. В режиме быстрого сканирования - 16 в секунду (отображение минимального значения) |
|
|
• |
УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР CT-GAGE/DL/DL+
![Ультразвуковой толщиномер CT-GAGE/DL/DL+](img/new_eq/pic27.jpg)
Ультразвуковой толщиномер CT Gage - многофункциональный прибор, предназначенный для измерения толщины основного металла и толщины покрытия. Ультразвуковой толщиномер CT-Gage позволяет одновременно измерять толщину основного металла и покрытия, во время контроля возможно переключение толщиномера в режим временного B-скана для получения изображения поперечного сечения объекта контроля.
Доступные режимы работы:
- Эхо-импульсный
- Эхо-импульсный с покрытием
- Эхо-Эхо
- Эхо-Эхо V (Измерение по третьему эхо-сигналу)
- Эхо-импульсный с температурной компенсацией
- Измерение толщины покрытия
Преимущества толщиномера CT-Gage
- Калибровка по одной или двум точкам, или выбор из стандартного списка материалов.
- Автоматическое выставление нуля преобразователя
- Автоматическое распознавание преобразователя
- Автоматическая температурная компенсация
- Автоматическая регулировка усиления
- ВРЧ (Временная регулировка чувствительности)
Модификация ультразвукового толщиномера CT-Gage DL включает в себя, помимо вышеуказанных возможностей, память данных. Память данных поддерживает два формата данных: последовательную запись с автоматически присваиваемыми идентификаторами или ручная числовая и текстовая запись сеток. В память ультразвукового толщиномера CT-Gage DL можно записать 160 000+ измерений с изображениями B-скана и сохранением настроек толщиномера, или 210 000+ числовых показаний. Модификация ультразвукового толщиномера CT-Gage DL+ поддерживают индикацию А-скана для отображения и записи. Также доступна ВРЧ. Модификация ультразвукового толщиномера CT-Gage DL+ C включает все функции описанных выше модификаций и имеет цветной дисплей высокого разрешения с частотой обновлений экрана 60 Гц.
Технические характеристики ультразвукового толщиномера CT-Gage
Характеристики ультразвукового канала:
Режимы измерения:
• Эхо-импульсный режим
• Эхо-импульсный с покрытием
• Эхо-импульсный с температурной компенсацией
• Эхо-Эхо (Э-Э)
• Эхо-Эхо V
• Измерение толщины покрытия.
Генератор импульсов: Прямоугольные импульсы
Приемник: Ручное управление или автоматическая регулировка усиления (АРУ) с диапазоном 110 дБ (ограниченное).
Диапазон измерений
Эхо-импульсный режим: Диапазон измерений 0,63 - 508 мм (0,025 - 19,999 дюймов).
Эхо-импульсный режим с покрытием: Основной металл: 0,63 - 508 мм (0,025 - 19,999 дюймов); Покрытие: 0,01 - 2,54 мм (0,001 - 0,100 дюймов)
Эхо-импульсный режим с температурной компенсацией: Автоматическая температурная компенсация, диапазон измерений: 0,63 - 508 мм (0,025 - 19,999 дюйма)
Режим Эхо-Эхо (Э-Э) (Измерение через покрытия): Диапазон измерений: 2,54 - 102 мм (0,100 - 4,000 дюймов)
Измерение покрытий (Толщина покрытия): Диапазон измерений: 0,0127 - 2,54мм (0,0005 - 0,100 дюймов). Диапазон варьируется в зависимости от типа покрытия.
Разрешение: +/- .001° или .0001° (.01 или .001мм) с цветным дисплеем
Диапазон скоростей: от 1250 до 13995 м/с; от 0,0492 до 0,5510 дюймов/мс. Калибровка по одной или двум точкам, либо выбор материала из стандартного списка.
Система измерения: Английская или метрическая
Физические характеристики
Габариты: 63,5 мм (Ш) x 165 мм (В) x 31,5мм (Г)
Вес: 382,72 грамма с аккумуляторами.
Клавиатура: 12 клавиш, защищенные мембраной
Рабочая температура: от 14 до 140°F / от -10 до +60°C.
Передача данных: Разъем RS232 для соединения с ПК
Дисплей: Монохромный VGA дисплей (240 x 160 пикселей). Размеры экрана 62 x 45,7 мм (2,4 x 1,8 дюймов). Подсветка экрана (вкл/выкл/авто). Частота обновления экрана 25 Гц. В моделях DL+C - цветной AMOLED дисплей (320 х 240 пиксел). Размеры экрана 43,2 x 57,6 мм. Частота обновления экрана 120 Гц.
Питание: Три элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы.
Время раборты: Щелочные: монохромный 35ч, цветной 12 ч. NiCad: монохромный 10ч, цветной 5 ч. Автовыключение через 5 минут бездействия.
Отображение результатов: Стандартное отображение толщины.
Цифровое отображение: Высота цифр - 17,78 мм.
B-скан: Временной B-скан. Скорость отображения во всю ширину дисплея 15 сек. В моделях с цветным дисплеем возможно изменение скорости.
Непрерывное измерение толщины: 6 измерений в секунду. Работает в режимах B-скан и цифрового отображения. Стабильность отображения данных.
Статус активных функций: Показывает активные функции.
Память данных (CT-DL): Сетка (буквы, цифры)
Формат записи данных: последовательный (автоматически).
Графический режим вкл: 16000 измерений, изображение B- скана и параметры для каждого измерения.
Графический режим выкл: 210000 измерений (покрытия и основного материала, минимальное и максимальное значение).
Модификация с А-сканом (CT-DL+) А-скан: Выпрямленный, +/- полуволна / RF (радиочастотный).
Временная регулировка чувствительности (ВРЧ): Стробы с регулируемыми порогами срабатывания позволяет регулировать задержку амплитуды.
